遠傳抄表系統的組成

遠傳抄表系統組成分為硬件架構和軟件架構，硬件架構分為應用管理層、網絡匯聚層以及設備采集層，軟件架構分為采集層、存儲層、支撐層、應用層以及展示層，下面我們分別說說遠傳抄表系統的組成。

遠傳抄表系統硬件組成

系統采用分層部署的思想，軟件采用B/S和C/S兩種主題架構，并提供靈活的接入方式。系統采用三層結構部署，分別為應用管理層、網絡匯聚層和設備采集層。

應用管理層

應用管理層是系統的核心組成部分，所有繳費事項、設備運行狀態信息、用電信息、處理拉合閘等都在該層進行集中處理、分析、評估等，提供給用戶友好的人機界面及工作窗口。

該層設備和軟件包括：工作站電腦、打印機

網絡匯聚層

網絡匯聚層是連接應用管理層與設備采集層的中間連接部分，負責把分散的能耗數據上傳到應用管理層。同時，該層也是系統與其他智能化系統對接的中間接口，實現系統之間的數據共享。

完成數據共享方法一共有四種，RS-485有線抄表解決方案、載波抄表解決方案、NB-IOT抄表解決方案及LORA抄表解決方案。

設備采集層

設備采集層是系統的基礎，絕大部分能耗數據來自該層。該層設備除具有傳統的能源計量功能外，還需要支持RS485通訊，將即現場能耗數據發送至應用管理層。

設備采集層主要由分布在各配電站、高壓室、車間配電房和動力車間、供水、供氣系統以及用能單位的電力測控裝置、智能電表等設備組成，實現各個用電回路或用水管道的數據采集、監測、通訊和遠程傳輸。

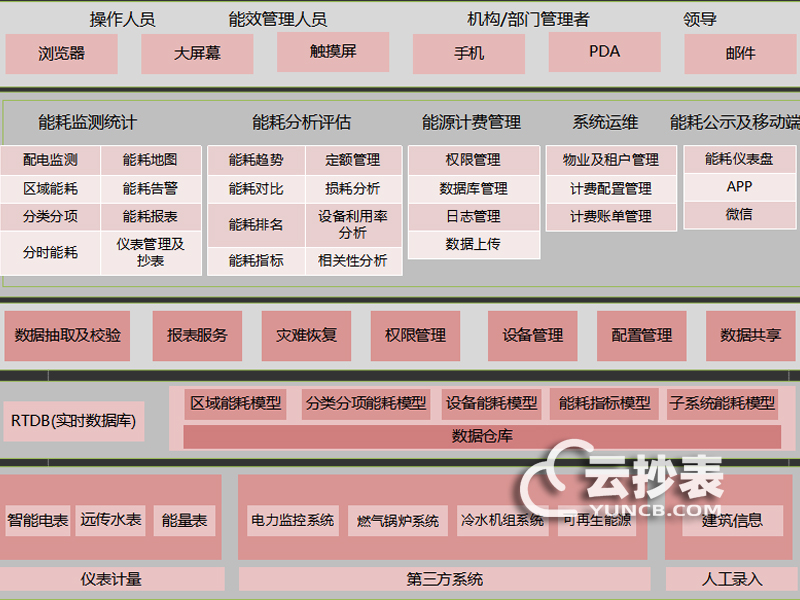

遠傳抄表系統軟件組成

采集層

數據采集層主要能耗數據的采集，主要包括：

1、通過底層智能儀表進行自動采集的數據，包括耗電量、耗水量、冷/熱量等;

2、通過OPC或其他標準接口獲取的數據，包括商場人流量信息、營業額信息、酒店房間出租率等;

3、通過接口手動錄入的數據，包括建筑面積、營業時間/非營業時間等。

存儲層

采集數據存儲至實時數據庫，實時數據庫應根據預先建立的數據模型，供能源管理系統進行數據分析評估。本項目中涉及到的數據模型主要包括：區域模型、分類分項模型、物業/租戶模型、能耗指標模型等。通過多維度的數據模型可從不同角度對項目能耗情況進行分析評估，滿足數據分析挖掘需求。

支撐層

基礎服務層提供數據抽取及校驗、數據報表定時生成、權限分配管理、系統配置、計量?jī)x表管理等各種基礎服務，為軟件系統各業務模塊提供基礎支撐。

應用層

功能應用層主要包含實時監測系統、物業管理系統、能耗統計分析系統、能耗公示系統以及移動端能耗管理系統，滿足建筑內購物中心、酒店、公寓、寫字樓等業態的能耗監測、統計、分析、物業管理等應用需求。

展示層

系統提供圖形、表格等多種靈活的數據呈現方式，支持包括工作站電腦、手機、平板等載體，針對操作人員、運維人員、商場管理人員、酒店(公寓)管理人員、寫字樓管理人員等不同類型用戶的需求及權限配置相應功能界面。
